COMPRESSOR AUDIO

Hari ini saya coba berbagi tentang ragkaian COMPRESSOR AUDIO, dimana compressor audio ini secara umum berfungsi untuk mengkompresi (meratakan) sinyal audio yang tidak stabil menjadi lebih stabil dan audio yang nantinya keluar pada loudspeaker menjadi lebih bertenaga atau dalam artian lain tidak terdengar lemas.


 Skema Rangkaian

 Tata letak Komponen

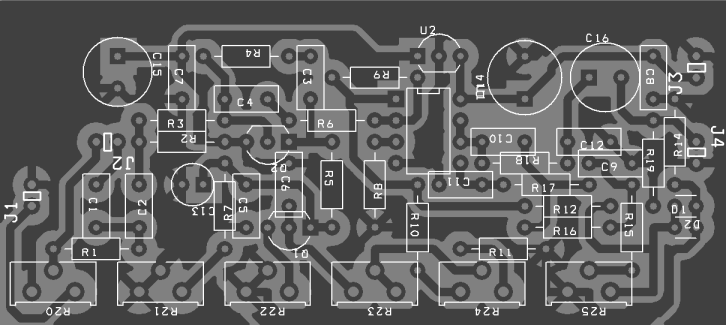

 PCB layout 1 dan KIT compressor yang telah jadi

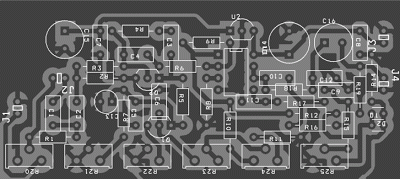

 PCB layout 2 dan KIT compressor yang telah jadi


Daftar Komponen :
  • R1, R3 - 10K
  • R2 - 1K
  • R4, R5 - 1M
  • R6 - 18K
  • R7, R8, R15-R17, R19 - 33K
  • R9 - 1M5
  • R10, R12, R14, R18 - 470R
  • R11 - 270R
  • R20, R23, R25 - TRIMPOT 5K
  • R21 - TRIMPOT 5M
  • R22 - TRIMPOT 1K
  • R24 - TRIMPOT 500R
  • C1 - 4N7  YADA 6N8 , MYLAR
  • C2 - 470N MYLAR
  • C3 - 4N7 MYLAR
  • C4 - 330N MYLAR
  • C5, C7, C8, C12 - 10N SERAMIK
  • C6 - 22N KERAMIK
  • C9 - 330P KERAMIK
  • C10 - 470P KERAMIK
  • C11 - 82P KERAMIK
  • C13 - 10U/25V TANTALYUM
  • C14 - 470U/25V
  • C15, C16 - 220U/10V
  • U1 - TLC272
  • U2 - 78L05
  • Q1 - BC557B
  • Q2 - BF245C
  • D1, D2 - LED 5 MM
 Sumber : searching images google
